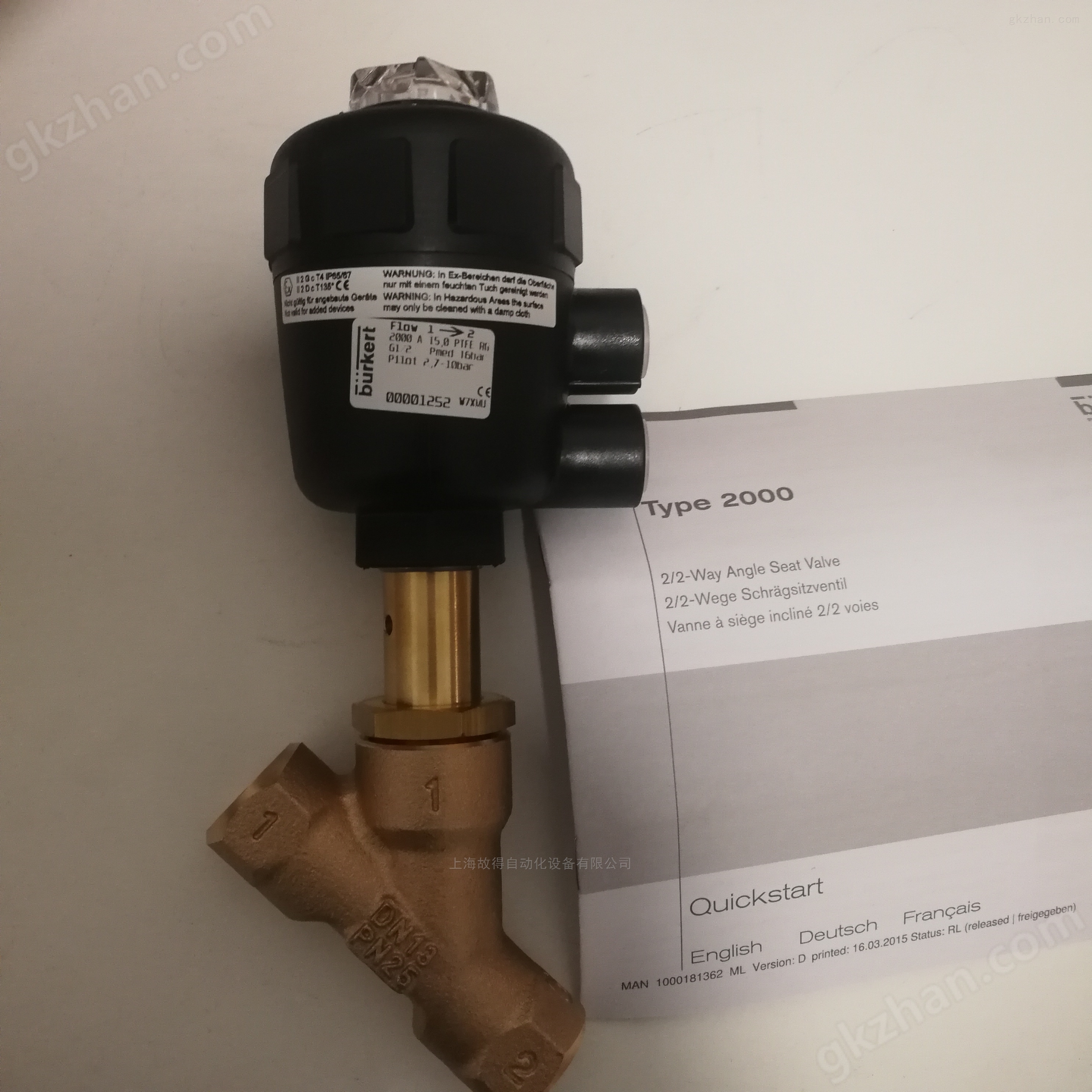

burkert气动角座阀是一种通过气动执行机构控制介质流量的阀门，采用角座式结构，具有高效密封、精准调节和灵活操控等特点，广泛应用于工业自动化流体控制领域。是由阀体、执行机构和密封组件构成。阀体采用不锈钢316材质，阀座配备特氟隆（PTFE）密封圈，可耐受180℃高温及轻微腐蚀介质。执行机构分为单作用（气动头单孔）和双作用（气动头双孔）两种类型：单作用阀依靠弹簧复位实现常开或常闭状态，双作用阀则通过双气孔独立控制开关动作。阀体连接方式支持螺纹、快装、法兰和焊接，适配不同管道系统。
一、阀体组件：流体控制的核心
阀体
材质：根据介质特性选择不锈钢（如304、316L）、哈氏合金、PVDF等，确保耐腐蚀性和耐温性（通常覆盖-20℃至+300℃范围）。
结构：角座式设计，流体入口与出口呈90°夹角，降低流阻并提高流量系数（Cv值），适合高粘度或含颗粒介质。
流道：优化内壁光滑度（如电解抛光处理），减少介质残留和细菌滋生，满足卫生级需求（如食品饮料、制药行业）。
阀芯与阀座
阀芯：通常为锥形或球形设计，通过上下移动控制流道开闭。
阀座：与阀芯配合形成密封面，材质需与阀体一致或更耐磨（如硬质合金涂层），确保长期使用不泄漏。
调节功能：部分型号支持比例调节，通过阀芯行程控制流量大小，适用于需要精确控制的场景（如化工配比、温度调节）。
二、气动执行器：动力与控制的桥梁
执行器类型
单作用执行器：依赖弹簧复位，气源仅驱动阀门开启或关闭，适用于故障安全场景（如气源中断时自动关闭）。
双作用执行器：通过正反气压分别控制阀门开启和关闭，响应更快，适合高频启闭需求（如水处理、纺织印染）。
气缸与活塞
气缸：铝合金或不锈钢材质，承受气压并传递动力至活塞。
活塞：与阀杆连接，通过气压推动实现直线运动，驱动阀芯启闭。
行程调节：部分型号配备行程调节螺钉，可微调阀门开度，优化控制精度。
气源接口与控制信号
接口：标准G1/8或G1/4螺纹，连接压缩空气管路。
控制信号：支持4-20mA电流信号或0-10V电压信号（需配电气定位器），实现远程自动化控制。
三、密封系统：防止泄漏的关键
动态密封
阀杆密封：采用O型圈或填料函设计，材质为PTFE、Viton等，适应高温高压和化学腐蚀环境。
阀芯密封：金属硬密封或软密封（如PTFE），确保阀门关闭时零泄漏，满足气密性要求（如气体控制、真空系统）。
静态密封
阀体连接处：采用卡箍、螺纹或法兰连接，配合密封垫片（如EPDM、硅胶），防止介质外泄。
气动接口密封：使用锥形密封或O型圈，确保气路无泄漏。
四、附件与连接件：功能扩展与集成
电磁阀
控制气源通断，实现阀门远程启闭。Burkert通常提供集成式电磁阀选项，简化安装并提高可靠性。
限位开关
检测阀门开闭状态，输出电信号至控制系统（如PLC），用于流程监控或联锁保护。
电气定位器
将电信号（4-20mA）转换为气压信号，精确控制阀门开度，适用于比例调节场景。
消音器
安装在排气口，降低阀门动作时的噪音，满足环保要求（如实验室、洁净室）。
手动操作机构
在气源故障时，通过手柄或手轮手动操作阀门，确保系统安全。
